БАМПЕРА И ДРУГОЙ СИЛОВОЙ ОБВЕС

Автор gorrets , 02 Apr 2007 09:07

  • Авторизуйтесь для відповіді в темі
Повідомлень у темі: 771

#141 ПОЗА САЙТОМ   darter

darter

    Юнкер

  • Юзер
  • Pip
  • Реєстрація: 08 Apr 2009
  • 168 повідомлень
  • Авто: 4х4
  • Имя:Иван
  • Пол:Мужчина
  • Город:50° 27.605'С 30° 20.325'E

Відправлено 30 September 2009 - 16:21

А вот так должен выглядеть готовый установленный вариант.

#142 ПОЗА САЙТОМ   Loog

Loog

    Гость

  • Юзер
  • Реєстрація: 23 May 2008
  • 41 повідомлень
  • Авто: Patrol 160, BMW 325
  • Имя:Volodymyr

Відправлено 21 October 2009 - 18:25

Шановні КОЛЕГИ, ніхто не зтикався із розкроєм силового бампера на Патрол 160? Викладіть, буду вдячний.

#143 ПОЗА САЙТОМ   Kama

Kama

    Юнкер

  • Юзер
  • Pip
  • Реєстрація: 17 Mar 2009
  • 363 повідомлень
  • Авто: Patrol ZD30 мкпп Y61
  • Имя:Саша
  • Пол:Мужчина
  • Город:ненька Украина

Відправлено 21 October 2009 - 20:36

Коллеги,на Y61 патрол нет ли у вас чертежей переднего бампера аля ARB,и заднего с калиткой.Заранее всем благодарен!!!!!

#144 ПОЗА САЙТОМ   Broker

Broker

    Гвардеец

  • ORM
  • PipPip
  • Реєстрація: 22 Nov 2009
  • 1893 повідомлень
  • Авто: LR Disco 1, TypeS
  • Имя:Рома
  • Пол:Мужчина
  • Город:Киев

Відправлено 30 November 2009 - 00:06

Всем добрый вечер/день. Подскажите пожалуйста, кто или где можна изготовить силовой бампер и экспед. багажник на ВАЗ 21213? Буду благодарен за любую информацию.

#145 ПОЗА САЙТОМ   Uralov

Uralov

    Юнкер

  • Юзер
  • Pip
  • Реєстрація: 11 Aug 2008
  • 254 повідомлень
  • Авто: Мицубиси L200 изи араб
  • Имя:Sergey
  • Пол:Мужчина
  • Город:Киев

Відправлено 02 December 2009 - 09:46

Умельцев то хватает. Например Олег nio. Он мне сегодня поставил "волнорез - мухобойку".


Теперь можно парковаться по звуку. :)

Остальные фото


Вопрос: Какая защита картера стоит на данном авто???

#146 ПОЗА САЙТОМ   VOIN

VOIN

    ORM

  • Администратор
  • PipPipPipPip
  • Реєстрація: 08 Jan 2005
  • 12493 повідомлень
  • Авто: FJ TT-SE, K-5
  • Имя:Веталь
  • Пол:Мужчина
  • Город:Третья планета от солнца..

Відправлено 08 December 2009 - 12:29

Вот на просторах и-нета нарыл очень хорошую статейку.
ТЫЦЬ В принципе крепление кронштейна для лебедки подойдет и для силового бампера.
Как вам такой вариант?

Интересный вариант, хоть и хлопотно в изготовлении.

#147 ПОЗА САЙТОМ   Тамерлан

Тамерлан

    Юнкер

  • Юзер
  • Pip
  • Реєстрація: 02 Dec 2009
  • 253 повідомлень
  • Авто: Управляю мечтой TLC 60
  • Имя:Дмитрий
  • Пол:Мужчина
  • Город:Питер, центр.

Відправлено 08 December 2009 - 21:05

Снимал 3 дня назад, примерка передка на L200new:
пока только короб под лебедь с зашитой.
точнее это макет в материале, пока мозгуем как уши привесить.
Ещё:http://photofile.ru/...holat/96266007/

#148 ПОЗА САЙТОМ   Тамерлан

Тамерлан

    Юнкер

  • Юзер
  • Pip
  • Реєстрація: 02 Dec 2009
  • 253 повідомлень
  • Авто: Управляю мечтой TLC 60
  • Имя:Дмитрий
  • Пол:Мужчина
  • Город:Питер, центр.

Відправлено 08 December 2009 - 21:06

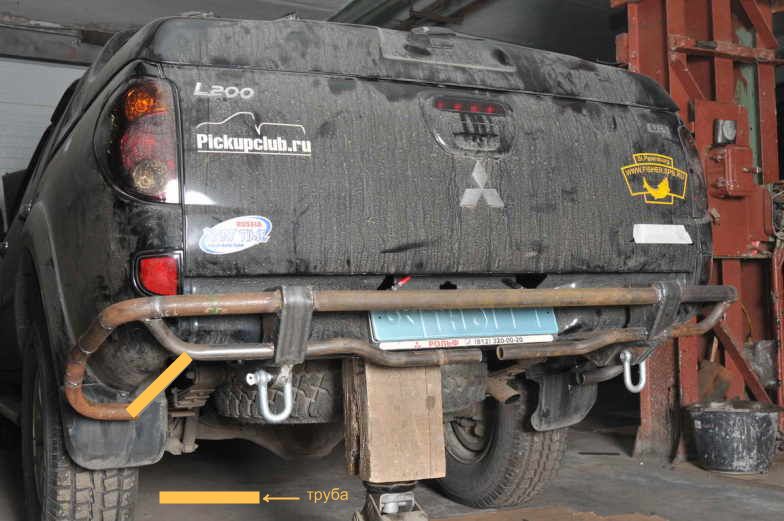

Прототип заднего бампера:
Макет собирается из коротких кусков, так проще отлавливать изгибы. В итоговом изделии труба будет цельной.
От места помеченного кружком пойдет упор в раму.
Крепление к раме слева:
Крепление к раме справа:
Ещё фото: http://photofile.ru/...holat/96266007/

#149 ПОЗА САЙТОМ   bmwist

bmwist

    Гость

  • Юзер
  • Реєстрація: 11 Jan 2008
  • 15 повідомлень
  • Авто: Nissan Patrol Y60
  • Имя:Віктор

Відправлено 09 December 2009 - 20:19

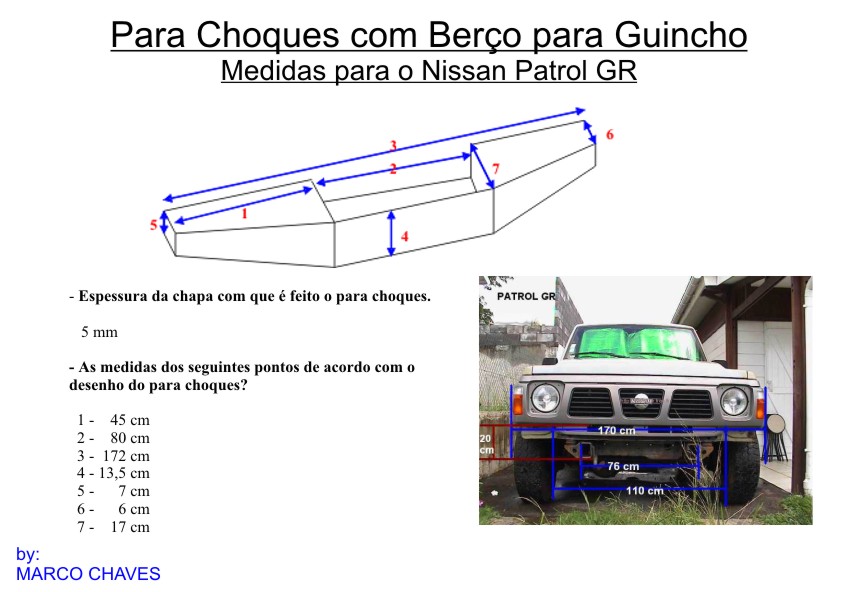

знайшов на просторах інтернету

#150 ПОЗА САЙТОМ   hakim4x4

hakim4x4

    Гвардеец

  • Юзер
  • PipPip
  • Реєстрація: 15 May 2008
  • 2025 повідомлень
  • Авто: Nissan Patrol
  • Имя:Евгений
  • Пол:Мужчина
  • Город:г.Стаханов

Відправлено 09 December 2009 - 20:31

знайшов на просторах інтернету

Дай ссылочку на данный "простор".

#151 ПОЗА САЙТОМ   bmwist

bmwist

    Гость

  • Юзер
  • Реєстрація: 11 Jan 2008
  • 15 повідомлень
  • Авто: Nissan Patrol Y60
  • Имя:Віктор

Відправлено 09 December 2009 - 20:42

Дай ссылочку на данный "простор".


та будь-ласка ,
http://www.patrolave...o...p?f=9&t=601

#152 ПОЗА САЙТОМ   COOLER

COOLER

    Юнкер

  • Юзер
  • Pip
  • Реєстрація: 01 Aug 2008
  • 664 повідомлень
  • Авто: УАЗ-31512" бобарь",КIA CEED SPORT WAGON ,ГАз-69
  • Имя:Алексей
  • Пол:Мужчина
  • Город:киев

Відправлено 09 December 2009 - 21:27

Обрезал пороги на УАЗе 469,подскажите или покажите как их усилить.Спасибо.

#153 ПОЗА САЙТОМ   Тамерлан

Тамерлан

    Юнкер

  • Юзер
  • Pip
  • Реєстрація: 02 Dec 2009
  • 253 повідомлень
  • Авто: Управляю мечтой TLC 60
  • Имя:Дмитрий
  • Пол:Мужчина
  • Город:Питер, центр.

Відправлено 11 December 2009 - 01:22

Прототип, прошедший все стадии обработки:
Будет опробован на покатушках 12 декабря.
Он же на примерке 5 дней назад:
  • Mefesto це подобається

#154 Гость_Free wind_*

Гость_Free wind_*
  • Гость
  • Реєстрація: --

Відправлено 12 December 2009 - 23:21

Какой диаметр основной трубы?

#155 Гость_Free wind_*

Гость_Free wind_*
  • Гость
  • Реєстрація: --

Відправлено 12 December 2009 - 23:44

А может быть и вдоль нижней части борта стоило усиление поставить?

Прикріплені зображення

  • 113638170_1.jpg

#156 ПОЗА САЙТОМ   Тамерлан

Тамерлан

    Юнкер

  • Юзер
  • Pip
  • Реєстрація: 02 Dec 2009
  • 253 повідомлень
  • Авто: Управляю мечтой TLC 60
  • Имя:Дмитрий
  • Пол:Мужчина
  • Город:Питер, центр.

Відправлено 13 December 2009 - 06:06

В итоге так получилось. ТЫК
Зад из труб:

Морда под лебеду:

Пружинки:

#157 ПОЗА САЙТОМ   Тамерлан

Тамерлан

    Юнкер

  • Юзер
  • Pip
  • Реєстрація: 02 Dec 2009
  • 253 повідомлень
  • Авто: Управляю мечтой TLC 60
  • Имя:Дмитрий
  • Пол:Мужчина
  • Город:Питер, центр.

Відправлено 13 December 2009 - 06:21

Какой диаметр основной трубы?

Верхняя 42*2,5, бесшовная, гост не помню, но приличный. Нижняя 32*2.5,б.ш., тоже ничего.

#158 ПОЗА САЙТОМ   Важняк

Важняк

    Дока

  • Модератор
  • PipPipPip
  • Реєстрація: 28 Oct 2008
  • 8132 повідомлень
  • Авто: Suzuki.
  • Имя:Костянтин
  • Пол:Мужчина
  • Город:Київ

Відправлено 21 December 2009 - 02:08

Друзья! Если у кого-то есть чертежи защиты всех агрегатов на ТЛК-80, скиньте их мне, а? Буду очень благодарен!

#159 ПОЗА САЙТОМ   Тамерлан

Тамерлан

    Юнкер

  • Юзер
  • Pip
  • Реєстрація: 02 Dec 2009
  • 253 повідомлень
  • Авто: Управляю мечтой TLC 60
  • Имя:Дмитрий
  • Пол:Мужчина
  • Город:Питер, центр.

Відправлено 23 December 2009 - 16:08

Друзья! Если у кого-то есть чертежи защиты всех агрегатов на ТЛК-80, скиньте их мне, а? Буду очень благодарен!

А чего там защищать то? Железяки крепкие. Передний мост усилить лонжеронами, если по камням прыгать собрася? Опиши подробнее для чего защита?

Повідомлення відредагував Тамерлан: 23 December 2009 - 16:09

#160 ПОЗА САЙТОМ   DESPORT

DESPORT

    Юнкер

  • Юзер
  • Pip
  • Реєстрація: 28 Jul 2009
  • 839 повідомлень
  • Авто: Уаз 31512
  • Имя:Анатолий
  • Пол:Мужчина
  • Город:Киев

Відправлено 23 December 2009 - 17:46

Собрался на уазку силовой бампер поставить а здесь ничего нет может кто посоветут чего?

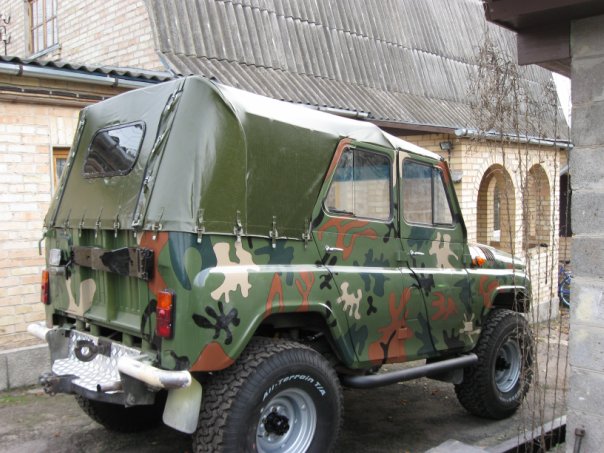

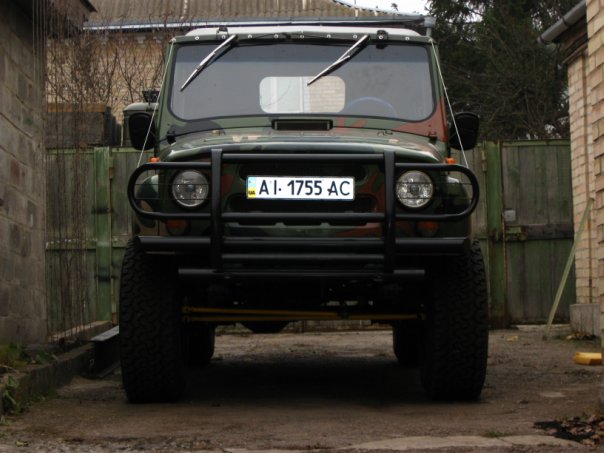

Ну вот бампер на уазик конструкция проста=)

Прикріплені зображення

  • x_40ea710a.jpg
  • x_3f5ce659.jpg
