Проблемы с подключением 2ДИН магнитофона на СОТКЕ


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 12

#1 ВНЕ САЙТА   cruzaksto

cruzaksto

    Гость

  • Юзер
  • Регистрация: 30 Apr 2020
  • 24 сообщений
  • Авто: tlc 100
  • Имя:Влад
  • Пол:Мужчина
  • Город:Свалява

Отправлено 30 October 2020 - 19:29

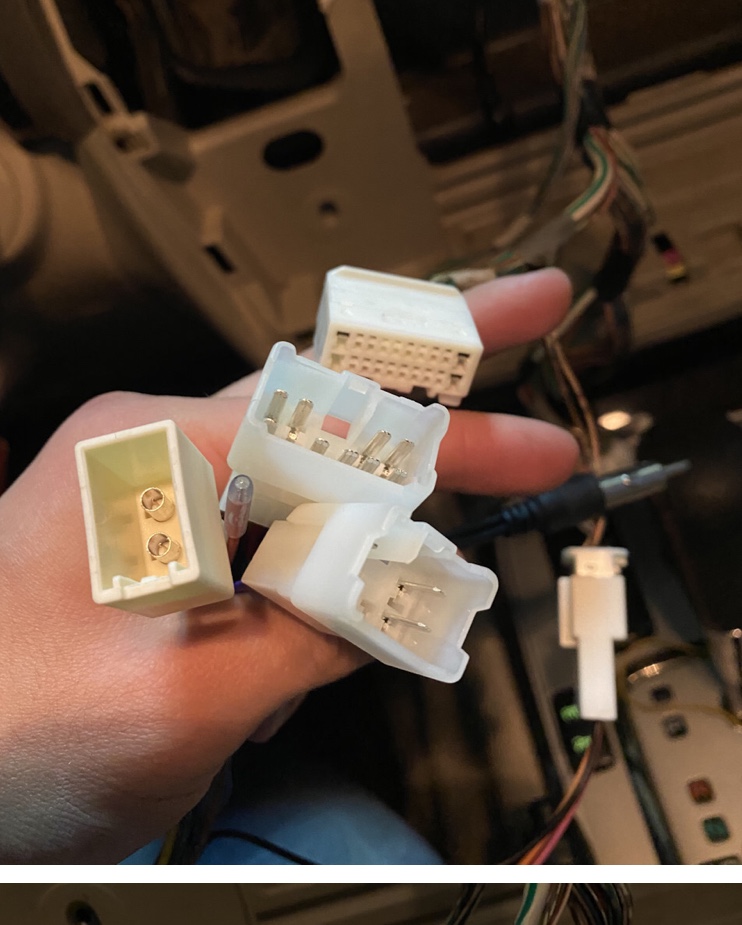

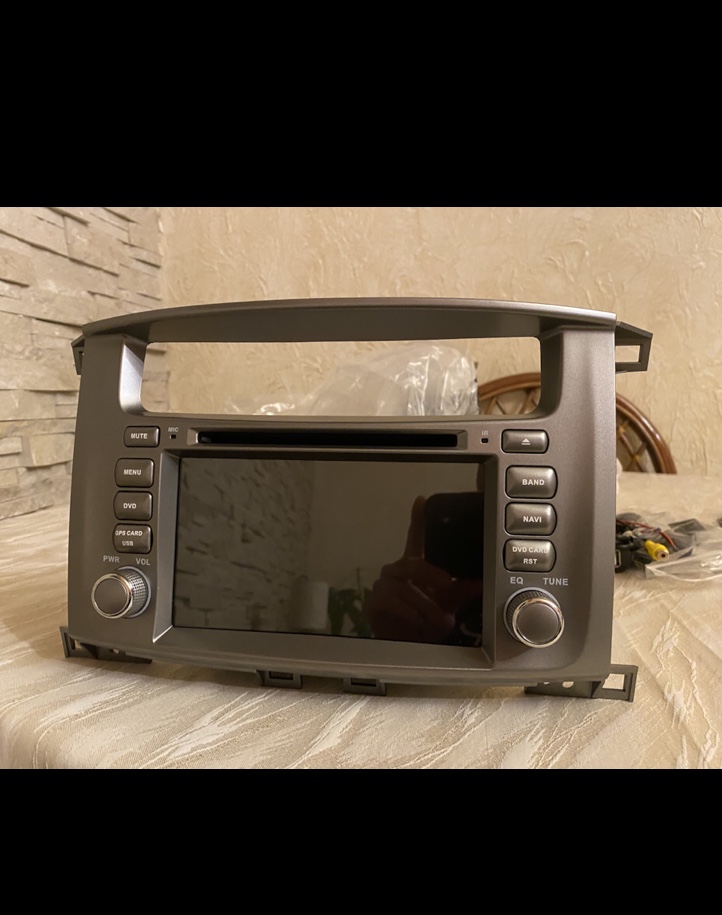

Заказал андроид магнитолу вместо штатного ЦД мафона на сотке 2006 года. Переходные фишки с комплекта не подходят, там меньше пинов чем у меня на разьемах и сами клеммы толще. Плюс начал читать форум по ходу и усилок с сабом штатные работать не будут с этой балайкой... Как правильно все подключить ? Может есть люди кто сделает под ключ? На фото нижние фишки с комплекта и выше мой разъем.

Прикрепленные файлы



#2 ВНЕ САЙТА   Eduardo

Eduardo

    Гвардеец

  • Юзер
  • PipPip
  • Регистрация: 22 Apr 2009
  • 1968 сообщений
  • Авто: СУНДУК
  • Имя:Эдуард
  • Пол:Мужчина
  • Город:Киев

Отправлено 31 October 2020 - 09:23

Если разъёмы не совпадают и не найти переходник, то только брать документацию на оба аппарата и врезать разъёмы от новой магнитолы в штатную проводку. Паять или скручивать как тут специалисты советуют, решайте сами. Там питание и динамики подключаются и должно заработать, хотя может с урезанным функционалом. Не знаю, может быть управление выдвижной антенной и тп. Отдельно вход антены для радио. Отдельно вход видео для камер заднего вида, отдельно может быть выход цифровой и аудио на наружный усилитель/кроссовер-фильтр. Не так и сложно.

Сообщение отредактировал Eduardo: 31 October 2020 - 09:26


#3 ВНЕ САЙТА   Pinochet

Pinochet

    Юнкер

  • Юзер
  • Pip
  • Регистрация: 23 Jan 2005
  • 408 сообщений
  • Авто: разные внедорожники
  • Имя:Augusto
  • Пол:Мужчина
  • Город:Киев

Отправлено 01 November 2020 - 00:04

на машине какая стоит музыка.. ГУ Динамики Усилитель Бренд?



#4 НА САЙТЕ   Vrubel

Vrubel

    Дока

  • ORM
  • PipPipPip
  • Регистрация: 09 Apr 2006
  • 5668 сообщений
  • Авто: Nissan Patrol Y61, BMW 540
  • Имя:Денис
  • Пол:Мужчина
  • Город:Киев, Летки

Отправлено 01 November 2020 - 10:38

 Паять или скручивать как тут специалисты советуют, решайте сами.

Ставить нормальные разъемы. А спициалисты ), советуют паять )))



#5 ВНЕ САЙТА   cruzaksto

cruzaksto

    Гость

  • Юзер
  • Регистрация: 30 Apr 2020
  • 24 сообщений
  • Авто: tlc 100
  • Имя:Влад
  • Пол:Мужчина
  • Город:Свалява

Отправлено 01 November 2020 - 17:13

на машине какая стоит музыка.. ГУ Динамики Усилитель Бренд?

Стоит усилитель и саб родной, родные колонки, ГУ родное с ЦД-чейнджером без монитора, усилитель вроде Пионер. Как удалось выяснить мне поставили кабель на автомобиль без этих дополненений, сейчас пытаюсь найти другой кабель.

Сообщение отредактировал cruzaksto: 01 November 2020 - 17:16


#6 ВНЕ САЙТА   Eduardo

Eduardo

    Гвардеец

  • Юзер
  • PipPip
  • Регистрация: 22 Apr 2009
  • 1968 сообщений
  • Авто: СУНДУК
  • Имя:Эдуард
  • Пол:Мужчина
  • Город:Киев

Отправлено 01 November 2020 - 19:04

Ставить нормальные разъемы. А спициалисты ), советуют паять )))


Вот и расскажи, где взять переходник с разъёмами, что бы с одной стороны подходил к штатной проводке, а с другой к той магнитоле и все работало.

#7 НА САЙТЕ   Vrubel

Vrubel

    Дока

  • ORM
  • PipPipPip
  • Регистрация: 09 Apr 2006
  • 5668 сообщений
  • Авто: Nissan Patrol Y61, BMW 540
  • Имя:Денис
  • Пол:Мужчина
  • Город:Киев, Летки

Отправлено 01 November 2020 - 22:17

Эдик, подключить эту магнитолу вопрос времени и желания. Самое сложное найти распиновку. У продавца я бы вытребовал элементарную схеиу, что куда. Я не знаю, как в свободном доступе именно фирменные тойтовские разъемы. Это самый правильный путь, найти новый тойотовский разъем и обжать его на чудодевайсе.
Второй путь разъём можно отрезать с двух сторон и поставить новый сторонний, коих полно в продаже ... Не ну можно конечно)) на разборке найти полуразложившуюся от времени фишку и начать ее паять, перекладывая изолентой. А можно еще просто без разъема спаять и посадить на термоусадку.)))

Сообщение отредактировал Vrubel: 01 November 2020 - 22:18


#8 ВНЕ САЙТА   Eduardo

Eduardo

    Гвардеец

  • Юзер
  • PipPip
  • Регистрация: 22 Apr 2009
  • 1968 сообщений
  • Авто: СУНДУК
  • Имя:Эдуард
  • Пол:Мужчина
  • Город:Киев

Отправлено 02 November 2020 - 12:23

Самое сложное найти распиновку.

Вот в том и вопрос. Остальное дело техники, любой справится в той или иной степени, опираясь на своё видение и возможности. А вот отрезать разъём или брать его с помойки, крутить провода или паять это уже другая история.

#9 НА САЙТЕ   Vrubel

Vrubel

    Дока

  • ORM
  • PipPipPip
  • Регистрация: 09 Apr 2006
  • 5668 сообщений
  • Авто: Nissan Patrol Y61, BMW 540
  • Имя:Денис
  • Пол:Мужчина
  • Город:Киев, Летки

Отправлено 02 November 2020 - 14:20

Вот в том и вопрос. Остальное дело техники, любой справится в той или иной степени, опираясь на своё видение и возможности. А вот отрезать разъём или брать его с помойки, крутить провода или паять это уже другая история.

сложнее всего, если усилитель управляется по кан и одной распиновкой там наверно не обойдешься.



#10 ВНЕ САЙТА   линкин

линкин

    Юнкер

  • Юзер
  • Pip
  • Регистрация: 17 Aug 2012
  • 430 сообщений
  • Авто: FJ Cruiser
  • Имя:СержUa
  • Пол:Мужчина
  • Город:Дорога Одесса-Киев

Отправлено 03 November 2020 - 11:52

сложнее всего, если усилитель управляется по кан и одной распиновкой там наверно не обойдешься.


Смотря какая магнитола. Может и управлять. Надо читать спецификацию.
  • Vrubel это нравится

#11 НА САЙТЕ   Vrubel

Vrubel

    Дока

  • ORM
  • PipPipPip
  • Регистрация: 09 Apr 2006
  • 5668 сообщений
  • Авто: Nissan Patrol Y61, BMW 540
  • Имя:Денис
  • Пол:Мужчина
  • Город:Киев, Летки

Отправлено 03 November 2020 - 15:43

ну вообще странно для тойоты такого бородатого года управление магнитолой по кан, это ж не бмв... конечно надо вникать



#12 ВНЕ САЙТА   cruzaksto

cruzaksto

    Гость

  • Юзер
  • Регистрация: 30 Apr 2020
  • 24 сообщений
  • Авто: tlc 100
  • Имя:Влад
  • Пол:Мужчина
  • Город:Свалява

Отправлено 22 February 2021 - 21:44

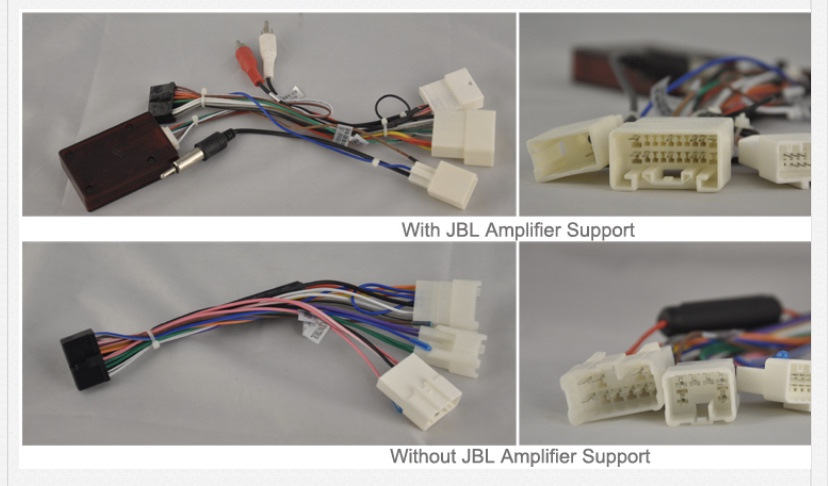

Вопрос закрыт, когда покупаете 2DIN мафоны в сотые Крузаки уточняйте наличие кабеля для машин с усилителем. Это важно!

Мне в комплекте поставили кабель для машин без усилителя, пришлось три дня повозится в интернете, облазить Ебей и Али что бы найти нужный кабель или хотя бы инфу о нём. Ни один электрик в городе не взялся подключать магнитолу путем резки фишек.

Спасибо человеку с магазина RedPower который достал мне дефицитную вещь за два дня и помог подключить девайс в телефонном режиме.

Прикрепленные файлы


Сообщение отредактировал cruzaksto: 22 February 2021 - 21:46

  • Vrubel это нравится

#13 ВНЕ САЙТА   bruno

bruno

    Юнкер

  • Юзер
  • Pip
  • Регистрация: 06 Nov 2009
  • 409 сообщений
  • Авто: Мото,Фуджик
  • Имя:Миха
  • Пол:Мужчина
  • Город:Киев

Отправлено 23 February 2021 - 17:25

Странно что комплект был без такого кабеля... я так понимаю бралось под конкретную модель?
