Добрый день всем!

При проектировании и изготовлении самоваров не могу визуализировать для себя размещение лебедки (есть большое подозрение, что будет мешать радиатор и нужно будет все переделывать)

Короче чтоб много букв тут не писать, НА ВРЕМЯ (2-3 дня) НУЖЕН КОРПУС ЛЕБЕДКИ для примерки, ЗА ПИВО!

В планах установка лебеди 9000-12000 и сохранение заводского переднего свеса, для этого нужно лебедь максимально подать вовнутрь рамы а там радиатор ГУРа и радиатор охлаждения.

ЗАРАНЕЕ БЛАГОДАРЕН!
Нахожусь в Киеве.

[Digital]

А вариант картонного макета по максимальным габаритам желаемой лебедки не подойдет?
Вращать и примерять намного проще, чем тягать 20-25 кг железа.

ИМХО, ловить миллиметры по контуру лебеды бесполезное занятие и ставить лебеду "впритык" тоже не хорошо.
Чуть "прощелкал" намотку троса и возможны печальные варианты :-(
ну и заведомо себя ограничивать конкретной моделью лебеды как-то не кузяво - всякое бывает поломалась, захотелось мощнее модель, а не влезет.

Из своего опыта - первая лебеда была на 9500, сравнивать особо было не с чем и корзину делал под эту модель.
через год она поломалась и пришлось купить другую.

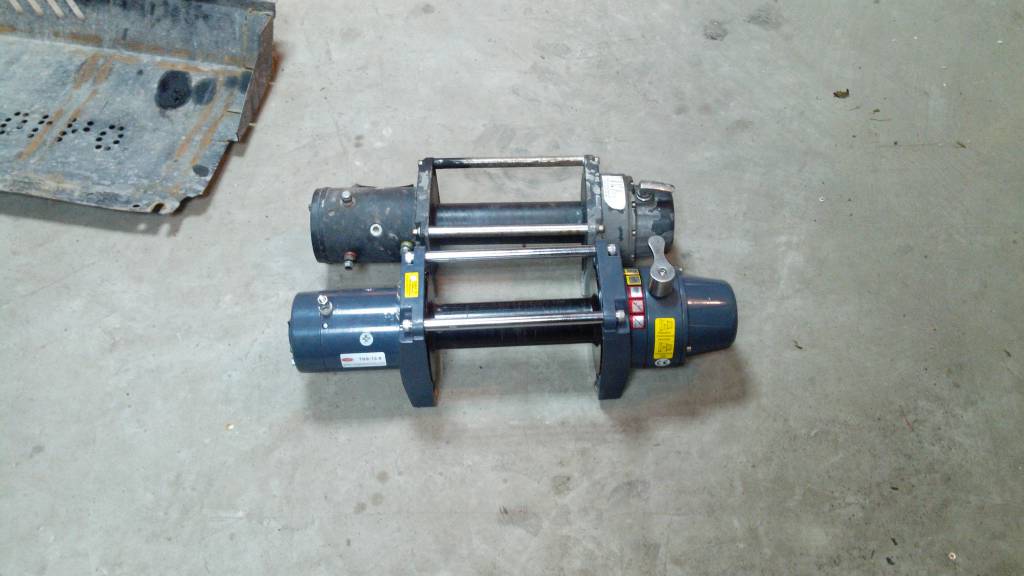

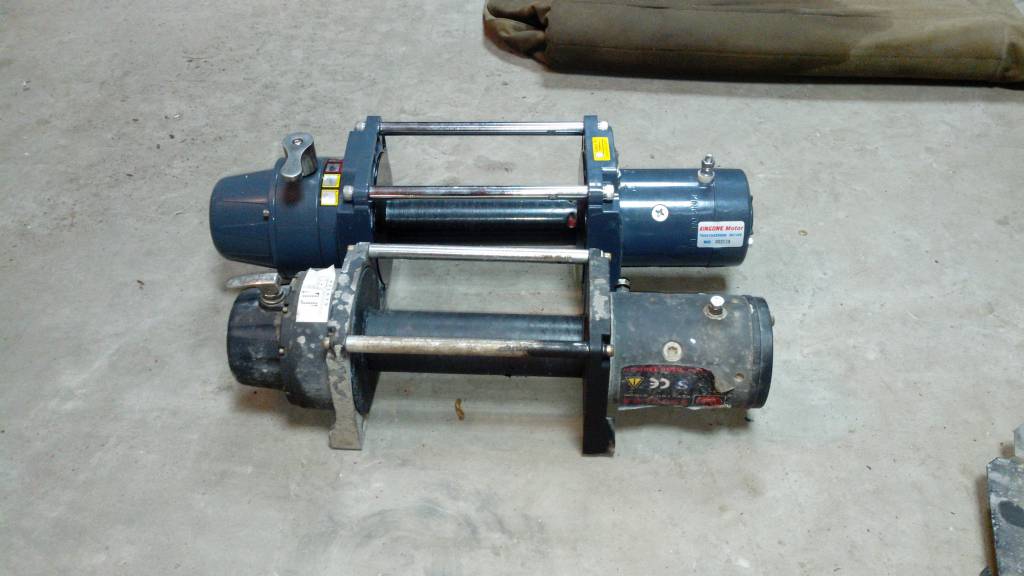

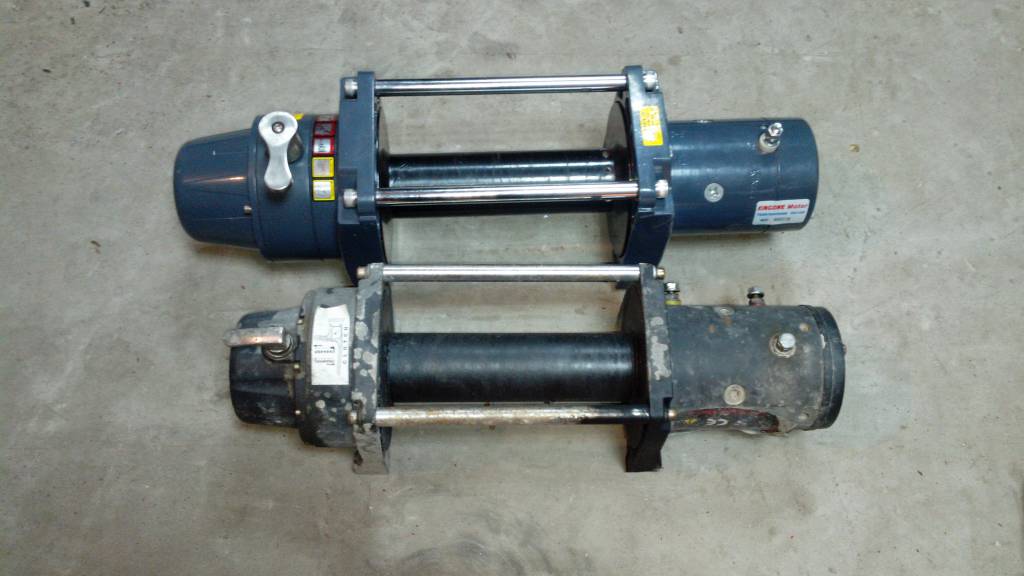

так вот у второй лебеды корпус был, значительно больше первой. и из-за зазоров в 3-5см сверху и по бокам, я без проблем произвел замену лебеды.

Прикрепленные изображения

•
•
•

Сообщение отредактировал Digital: 20 March 2014 - 15:01

[Panas]

разные модели лебедок имеют разные размеры - можно потом сильно не вписаться. габариты лебедок есть в инете...

[Digital]

...

Сообщение отредактировал Digital: 20 March 2014 - 15:06

[Quattrovod]

А вариант картонного макета по максимальным габаритам желаемой лебедки не подойдет?
Вращать и примерять намного проще, чем тягать 20-25 кг железа.

ИМХО, ловить миллиметры по контуру лебеды бесполезное занятие и ставить лебеду "впритык" тоже не хорошо.
Чуть "прощелкал" намотку троса и возможны печальные варианты :-(
ну и заведомо себя ограничивать конкретной моделью лебеды как-то не кузяво - всякое бывает поломалась, захотелось мощнее модель, а не влезет.

Из своего опыта - первая лебеда была на 9500, сравнивать особо было не с чем и корзину делал под эту модель.
через год она поломалась и пришлось купить другую.
так вот у второй лебеды корпус был, значительно больше первой. и из-за зазоров в 3-5см сверху и по бокам, я без проблем произвел замену лебеды.

У меня по бокам места завались а вот высоты не очень много.

[Hakim]

На вскидку загуглил Комап 9000,- там все размеры присутствуют: ТЫРЦЬ

[Quattrovod]

разные модели лебедок имеют разные размеры - можно потом сильно не вписаться. габариты лебедок есть в инете...

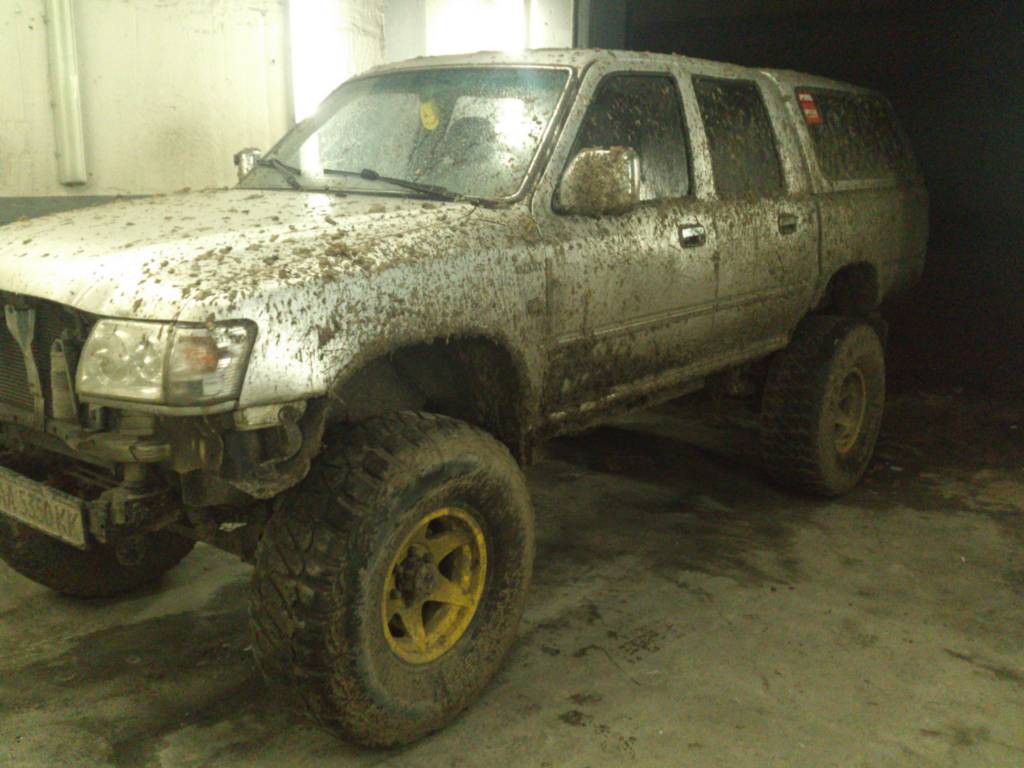

Хочу отрезать часть перемычки рамы и приварить площадку (на фото между номером и радиатором) для этого нужно примерять по месту и добавить по 3-5см на маневры.

Прикрепленные изображения

•

[Digital]

У меня по бокам места завались а вот высоты не очень много.

Я как раз про высоту и говорю :-)
вот вариант моей корзины



Тоже вырезал перемычку между лонжеронами.

Сообщение отредактировал Digital: 20 March 2014 - 15:46

[Quattrovod]

Я как раз про высоту и говорю :-)
вот вариант моей корзины



Тоже вырезал перемычку между лонжеронами.

И что есть чертеж на нее ?

[Digital]

Да какой чертеж :-))
все делалось по месту.
материал - 75-й уголок 5мм толщина где-то 2 м.п.

а вообще идея была взята тут

Сообщение отредактировал Digital: 20 March 2014 - 17:52

[Хельги]

могу дать в вск вечером или в пнд в любое время на Нивках.
9500 Come UP, без троса - лёгкая.

[Rom]

Да какой чертеж :-))
все делалось по месту.
материал - 75-й уголок 5мм толщина где-то 2 м.п.

а вообще идея была взята тут

По снимкам видно, хорошая работа, явно варилось на достойном предприятии.

[VOIN]

По снимкам видно, хорошая работа, явно варилось на достойном предприятии.

Да просто и надежно, кроили лазером.

[борода]

Да, неплохо сделано, такой подрамник многие делают, отличается только качеством самого изделия.
