Сообщений в теме: 17

[Арсен]

        Всем привет.

Тема современного конструирования на мой взгляд незаслуженно упущена. Современные программы дают возможность просчитать конструкцию узлов,работу механизмов,выносливость конструкции,хода подвески с учетом ограничений шаровых соединений,карданов,шрусов,анализировать ошибки и увидеть визуализацию конечного вида,что немало важно.

  Я решил немного поделится своими наработками, может кому то будит интересно.

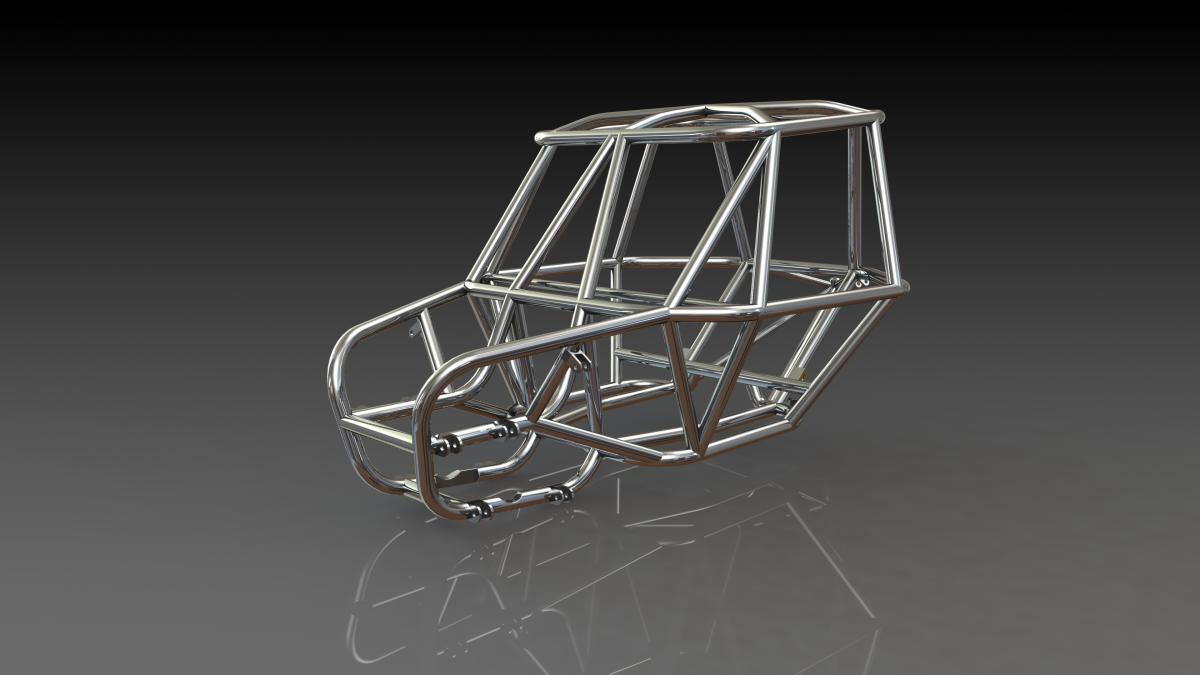

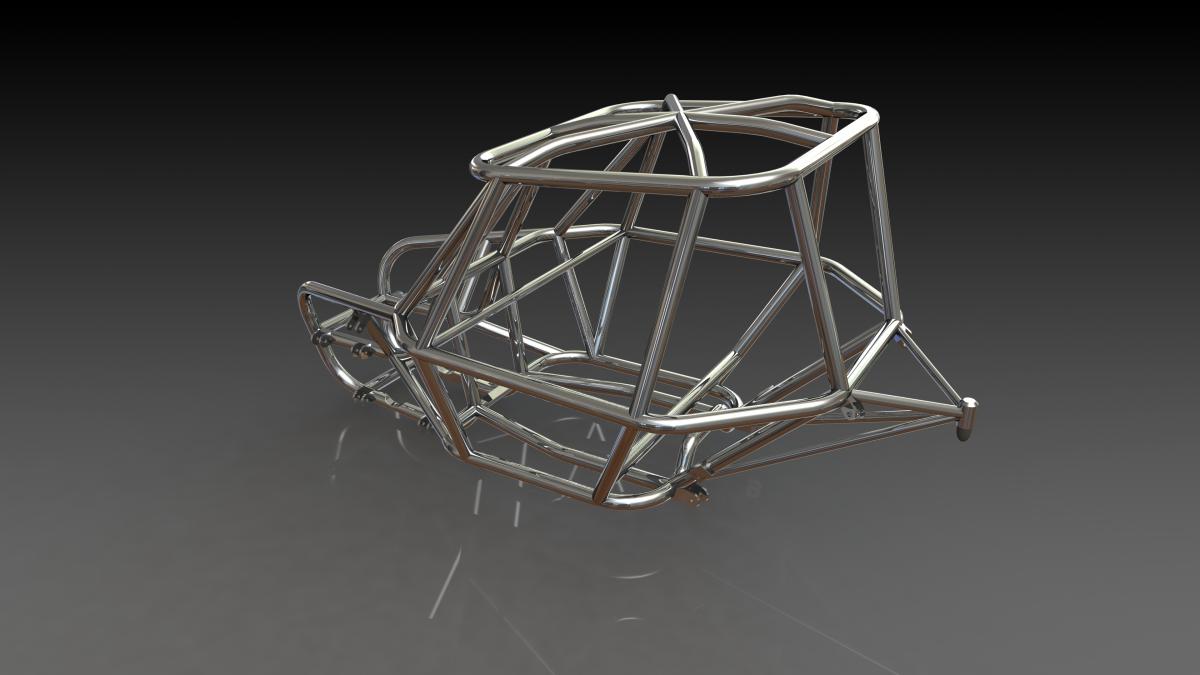

Начну с рамы.







Прикрепленные изображения

•
•

[Арсен]

У нас всё так поменялось не пойму как видео вставить.

Пока дам ссылку.     https://www.youtube....h?v=5vsZH-SjRrA

[Crawler]

Привет..

В какой проге сделано?? (если не секрет..)

в данной проге Анализ на нагрузки, при разных нагрузках,на упругость, на разрыв швов и .т.д. тоже делается??

[comdir]

Какая программа?

[Арсен]

Программа- SolidWorks, делает разные анализы.

[rebel]

Программа- SolidWorks, делает разные анализы.

Посмотрел, поизучал, это надо немного подучиться работать с ней, но судя по всему возможности неплохие.

[Арсен]

Я бы сказал,одна из лучших в мире,а подучится надо годика 3-4,уж больно много в ней всего.

[Sobelev]

Я бы сказал,одна из лучших в мире,а подучится надо годика 3-4,уж больно много в ней всего.

Аналогично фотошоп, сколько не учи а все время новое. Просто надо ежедневно с ней работать, тогда как отче наш...

[Арсен]

Работаю в ней уже лет пять,не перестаёт удивлять новшествами и приложениями.

[Арсен]

Продолжу тему.

Примерка трансмиссии.

https://www.youtube....h?v=OO08VEH-rW0

[mamont]

круть

[ustas]

Супер

[Арсен]

Приведу наглядный пример работы карданного вала,может кому пригодится.

Многие при постройке или тюнинге подвески  доворачивают редуктор в сторону раздатки.

https://www.youtube....h?v=Qg9QXJw0Fuc

[Арсен]

Четырёхрычажная задняя подвеска.

https://www.youtube....h?v=8zz3wbBsCis

[mexanik]

Красиво, ну а параметры подвески можно задавать, например длину амортов, длину пружин, длину толщину продольных рычагов?

[Арсен]

Можно задавать любые параметры,на то это и конструирование.

[jazman]

Интересные возможности.

[Арсен]

Ещё что немаловажно,после тестов,анализов и окончательного расчета конструкции получаешь  развёртки,файлы для лазерного раскроя,ЧПУ-гибки,формы для отливки,матрицы или просто чертежи с точностью которую сам задашь хоть до сотых.
