Сообщений в теме: 22

[sanekm]

Приветствую.
Хотим поставить заднюю лебеду на ТЛК80,но при этом спрятать ее под кузов.Может кто делал так и есть что подсказать по площадке.
Саму форму площадки уже,в принцыпе придумал,а вот выдержит ли вторая с задней стороны поперечина,или нужно что то усилять?

[Новый]

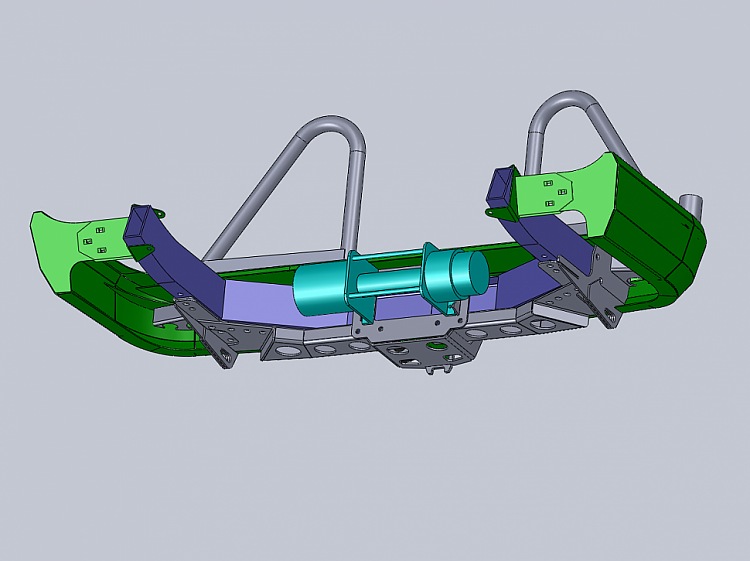

Вот нашел на просторах интернета может поможет это тлк80.Трос проходит через поперечину рамы.И подрамник укрепляет заднюю часть рамы.

[sanekm]

Спасибо за подсказку,но данная конструкция подразумевает под собой бодик кузова,иначе лебедка просто не влазит(всего 3см).
Я пошел другим путем.Вторая сзади поперечина не несущая и крепится на 6 болтов(по три с каждой стороны)м8 была демонтирована,и вместо нее сделаю поперечину нужную мне.,которая будет опущена на 4см.ниже рамы и будет одним из креплений площадки.
фотки выложу по мере изготовления.

[KRITIK]

А как в таком случае контролировать намотку троса?....да и вообще обслуживать лебедку?Свободной размотки тоже не предвидится?

[abasov]

Заднюю лебедку надо делать легкосъемной, сзади она всегда быстрее ржавеет и закисает, это не говоря о том что а вдруг трос заклинило.

[ДЕД]

С передней механикой,яб заднюю зделал сьёмной с возможностью установить в перед.

[sanekm]

А как в таком случае контролировать намотку троса?....да и вообще обслуживать лебедку?Свободной размотки тоже не предвидится?

С контролем намотки проблем не будет,так как ее будет видно(лючок в бампере для доступа к ручке свободной размотки).Что бы обслужить лебедку,нужно будет открутить всего 6 или 8 болтов и снять лебеду вместе с площадкой.
Когда все сделаю-скину фотки.

Сообщение отредактировал sanekm: 08 December 2013 - 20:27

[Vidulis]

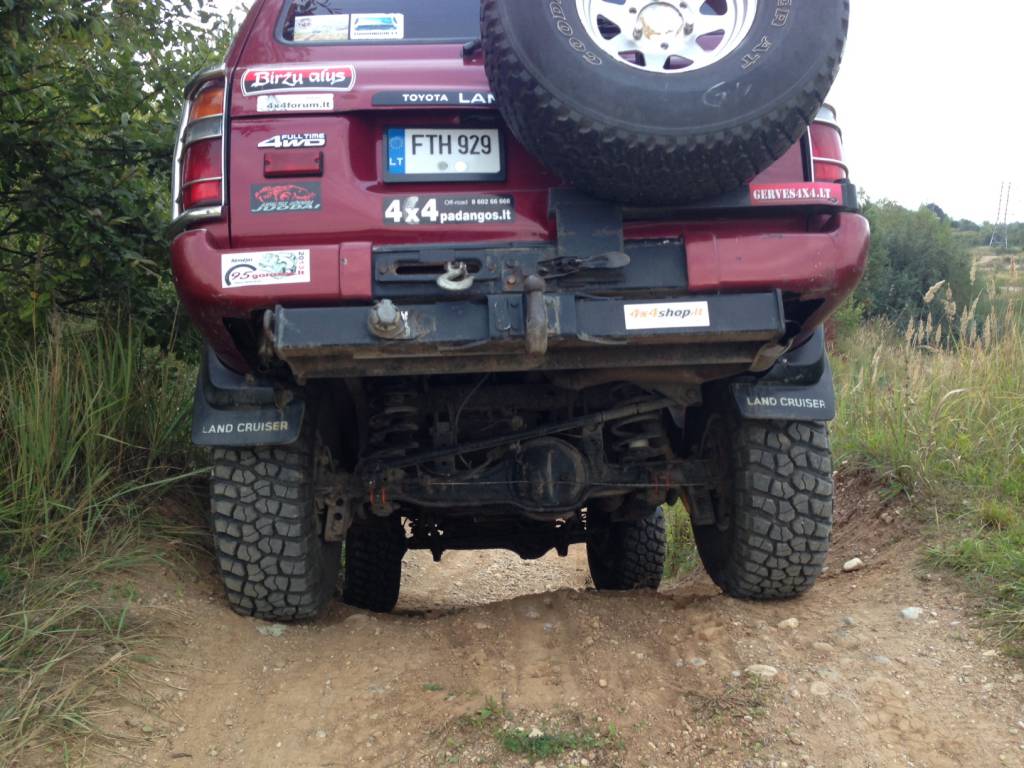

У меня сделано так:
С зади стоит фаркоп и плосчадка для лебёдки прикрученна к нему.
Я так и хотел что бы задняя очень мало видна была.
Сдесь фотка и сылка на один фрагмент (самое начало) как она работает. Правда там работали обе передняя и задняя.

Прикрепленные изображения

•

[sanekm]

Классное видео.Примерно так же будет стоять и на этой машинке.только бамперок будет силовой.

[лимузинщик]

Санек давай какието фото что и как у тебя, движется или да???

[лимузинщик]

интересно как там моя машина

[sanekm]

Саня имей терпение...Скоро будут фотки...

[sanekm]

Была небольшая задержка в установке,так как был занят основной работой.
Но уже дело пошло.Так как есть необходимость немного опустить лебеду ниже рамы,а задняя поперечина сделана так,что к ней тежело прицепиться(двойной металл 3мм и доступ практически отсутствует) было принято решение демонтировать заднюю часть задней поперечины рамы(она двойная) и изготовить свою.
Вот так выглядит разобранная задняя поперечина.


Из металла 4 мм изготовил новую перемычку с закладными гайками под губы и крепление бампера,а так же креплением площадки под лебеду( в месте крепления губ и площадки сделал бутерброд 4мм+3мм через эл.заклепки и дал ребра жесткости) и приварил на электро заклепки(что бы не прогревать раму)все на свое место.Вышло вот так





Далее выложу фотки самой площадки и еще одной поперечины.

Сообщение отредактировал sanekm: 26 December 2013 - 21:39

[sanekm]

Сегодня почти закончил с установкой лебеды.Как ранее писал,была изготовлена новая поперечина(вторая с зади)из проф.трубы 80х40 и квадрата 50х50.




далее сделал саму площадку.За основу взял металл 8мм,сделал ребра жесткости и крепеж на 8 болтов м12.В местах крепления к профилю и квадрату вставлены втулки(что бы не сжимало профиль при затяжке пластины)




На машинке смотрится вот так






По поводу доступа к лебеде и быстрого сьема:
- доступ виден из фотографии,а в бампере сделается лючок
- лебеда спокойно ставится и снимается с прикрученной площадкой.

В общем цель по установке лебедки достигнута.Далее будет тестирование и т.д.

[NiO]

Саня молодец.Хорошо сделал.

[sanekm]

Саня молодец.Хорошо сделал.

Олег спасибо.Чесно говоря,ждал когда ты глянеш,ведь опыта в этом деле намного больше!

[лимузинщик]

Не плохо мне нравится а главное продумано.

[lion]

Александр
Перед сборкой всей конструкции, вес изделия промерял?, сколько кг. если не секрет?
Молодчина толково вышло.

Сообщение отредактировал lion: 28 December 2013 - 13:35

[sanekm]

Александр
Перед сборкой всей конструкции, вес изделия промерял?, сколько кг. если не секрет?
Молодчина толково вышло.

Вес не измерял,но если подсчитать тот вес который снял с машины и добавил,то ,думаю,добавилось не более10кг.

[лимузинщик]

Саша как там дела с бамперами??? Ездить уже хочется.
